1型六角螺母细牙 GB /T 6171 - 2016

品牌：

价格：

型号：

材质：

颜色：

使用方式：

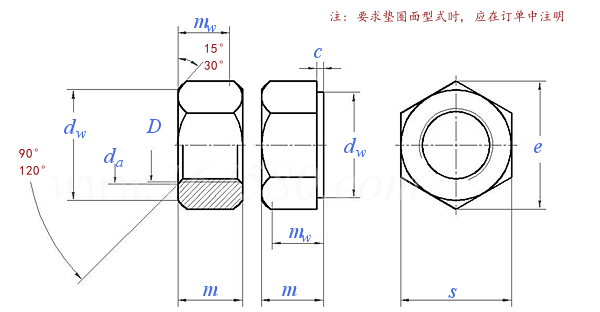

GB /T 6171 - 2016 1型六角螺母细牙

螺纹规格		M8	M10	M12	M16	M20	M24	M30	M36	M42	M48	M56	M64
D		x1	x1	x1.5	x1.5	x1.5	x2	x2	x3	x3	x3	x4	x4
c	最大值	0.6	0.6	0.6	0.8	0.8	0.8	0.8	0.8	1	1	1	1
c	最小值	0.15	0.15	0.15	0.2	0.2	0.2	0.2	0.2	0.3	0.3	0.3	0.3
da	最大值	8.75	10.8	13	17.3	21.6	25.9	32.4	38.9	45.4	51.8	60.5	69.1
da	最小值	8	10	12	16	20	24	30	36	42	48	56	64
dw	最小值	11.63	14.63	16.63	22.49	27.7	33.25	42.75	51.11	59.95	69.45	78.66	88.16
e	最小值	14.38	17.77	20.03	26.75	32.95	39.55	50.85	60.79	71.3	82.6	93.56	104.86
m	最大值	6.8	8.4	10.8	14.8	18	21.5	25.6	31	34	38	45	51
m	最小值	6.44	8.04	10.37	14.1	16.9	20.2	24.3	29.4	32.4	36.4	43.4	49.1
mw	最小值	5.15	6.43	8.3	11.28	13.52	16.16	19.44	23.52	25.92	29.12	34.72	39.28
s	最大值=公称	13	16	18	24	30	36	46	55	65	75	85	95
s	最小值	12.73	15.73	17.73	23.67	29.16	35	45	53.8	63.1	73.1	82.8	92.8
千件重(钢制)≈kg		4.65	8.61	13.44	31.82	55.84	96.92	197	343.8	519.4	790.3	1174	1611
螺纹规格		(M10)	(M12)	(M14)	(M18)	(M20)	(M22)	(M27)	(M33)	(M39)	(M45)	(M52)	(M60)
D		x1.25	x1.25	x1.5	x1.5	x2	x1.5	x2	x2	x3	x3	x4	x4
c	最大值	0.6	0.6	0.6	0.8	0.8	0.8	0.8	0.8	1	1	1	1
c	最小值	0.15	0.15	0.15	0.2	0.2	0.2	0.2	0.2	0.3	0.3	0.3	0.3
da	最大值	10.8	13	15.1	19.5	21.6	23.7	29.1	35.6	42.1	48.6	56.2	64.8
da	最小值	10	12	14	18	20	22	27	33	39	45	52	60
dw	最小值	14.63	16.63	19.64	24.85	27.7	31.35	38	46.55	55.86	64.7	74.2	83.41
e	最小值	17.77	20.03	23.36	29.56	32.95	37.29	45.2	55.37	66.44	76.95	88.25	99.21
m	最大值	8.4	10.8	12.8	15.8	18	19.4	23.8	28.7	33.4	36	42	48
m	最小值	8.04	10.37	12.1	15.1	16.9	18.1	22.5	27.4	31.8	34.4	40.4	46.4
mw	最小值	6.43	8.3	9.68	12.08	13.52	14.48	18	21.92	25.44	27.52	32.32	37.12
s	最大值=公称	16	18	21	27	30	34	41	50	60	70	80	90
s	最小值	15.73	17.73	20.67	26.16	29.16	33	40	49	58.8	68.1	78.1	87.8
千件重(钢制)≈kg		8.76	13.21	21.01	40.29	57.11	79	142.8	258.5	446.6	645.5	996.4	1386
