全螺纹细牙六角头螺栓 GB /T 5786 - 2000

品牌：

价格：

型号：

材质：

颜色：

使用方式：

邮件

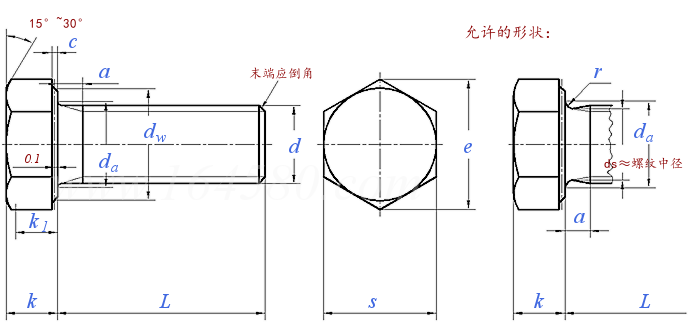

GB /T 5786 - 2000 全螺纹细牙六角头螺栓

螺纹规格					M8	M10	(M10)	M12	(M12)	(M14)	M16	(M18)	M20	(M20)	(M22)	M24
d
P		螺距			1	1	1.25	1.5	1.25	1.5	1.5	1.5	1.5	2	1.5	2
a		最大值			3	3	4	4.5	4	4.5	4.5	4.5	4.5	6	4.5	6
a		最小值			1	1	1.25	1.5	1.25	1.5	1.5	1.5	1.5	2	1.5	2
c		最大值			0.6	0.6	0.6	0.6	0.6	0.6	0.8	0.8	0.8	0.8	0.8	0.8
c		最小值			0.15	0.15	0.15	0.15	0.15	0.15	0.2	0.2	0.2	0.2	0.2	0.2
da		最大值			9.2	11.2	11.2	13.7	13.7	15.7	17.7	20.2	22.4	22.4	24.4	26.4
dw		A级	最小值		11.63	14.63	14.63	16.63	16.63	19.64	22.49	25.34	28.19	28.19	31.71	33.61
dw		B级	最小值		11.47	14.47	14.47	16.47	16.47	19.15	22	24.85	27.7	27.7	31.35	33.25
e		A级	最小值		14.38	17.77	17.77	20.03	20.03	23.36	26.75	30.14	33.53	33.53	37.72	39.98
e		B级	最小值		14.2	17.59	17.59	19.85	19.85	22.78	26.17	29.56	32.95	32.95	37.29	39.55
k		公称			5.3	6.4	6.4	7.5	7.5	8.8	10	11.5	12.5	12.5	14	15
		A级	最大值		5.45	6.58	6.58	7.68	7.68	8.98	10.18	11.715	12.715	12.715	14.215	15.215
		A级	最小值		5.15	6.22	6.22	7.32	7.32	8.62	9.82	11.285	12.285	12.285	13.785	14.785
		B级	最大值		5.54	6.69	6.69	7.79	7.79	9.09	10.29	11.85	12.85	12.85	14.35	15.35
		B级	最小值		5.06	6.11	6.11	7.21	7.21	8.51	9.71	11.15	12.15	12.15	13.65	14.65
k1		A级	最小值		3.61	4.35	4.35	5.12	5.12	6.03	6.87	7.9	8.6	8.6	9.65	10.35
k1		B级	最小值		3.54	4.28	4.28	5.05	5.05	5.96	6.8	7.81	8.51	8.51	9.56	10.26
r					0.4	0.4	0.4	0.6	0.6	0.6	0.6	0.6	0.8	0.8	0.8	0.8
s		最大值=公称			13	16	16	18	18	21	24	27	30	30	34	36
		A级	最小值		12.73	15.73	15.73	17.73	17.73	20.67	23.67	26.67	29.67	29.67	33.38	35.38
		B级	最小值		12.57	15.57	15.57	17.57	17.57	20.16	23.16	26.16	29.16	29.16	33	35
千件钢制重≈kg					-	-	-	-	-	-	-	-	-	-	-	-
螺纹规格					(M27)	M30	(M33)	M36	(M39)	M42	(M45)	M48	(M52)	M56	(M60)	M64
d
P		螺距			2	2	2	3	3	3	3	3	4	4	4	4
a		最大值			6	6	6	9	9	9	9	9	12	12	12	12
a		最小值			2	2	2	3	3	3	3	3	4	4	4	4
c		最大值			0.8	0.8	0.8	0.8	1	1	1	1	1	1	1	1
c		最小值			0.2	0.2	0.2	0.2	0.3	0.3	0.3	0.3	0.3	0.3	0.3	0.3
da		最大值			30.4	33.4	36.4	39.4	42.4	45.6	48.6	52.6	56.6	63	67	71
dw		A级	最小值		-	-	-	-	-	-	-	-	-	-	-	-
dw		B级	最小值		38	42.75	46.55	51.11	55.86	59.95	64.7	69.45	74.2	78.66	83.41	88.16
e		A级	最小值		-	-	-	-	-	-	-	-	-	-	-	-
e		B级	最小值		45.2	50.85	55.37	60.79	66.44	71.3	76.95	82.6	88.25	93.56	99.21	104.86
k		公称			17	18.7	21	22.5	25	26	28	30	33	35	38	40
		A级	最大值		-	-	-	-	-	-	-	-	-	-	-	-
		A级	最小值		-	-	-	-	-	-	-	-	-	-	-	-
		B级	最大值		17.35	19.12	21.42	22.92	25.42	26.42	28.42	30.42	33.5	35.5	38.5	40.5
		B级	最小值		16.65	18.28	20.58	22.08	24.58	25.58	27.58	29.58	32.5	34.5	37.5	39.5
k1		A级	最小值		-	-	-	-	-	-	-	-	-	-	-	-
k1		B级	最小值		11.66	12.8	14.41	15.46	17.21	17.91	19.31	20.71	22.75	24.15	26.25	27.65
r					1	1	1	1	1	1.2	1.2	1.6	1.6	2	2	2
s		最大值=公称			41	46	50	55	60	65	70	75	80	85	90	95
		A级	最小值		-	-	-	-	-	-	-	-	-	-	-	-
		B级	最小值		40	45	49	53.8	58.8	63.1	68.1	73.1	78.1	82.8	87.8	92.8
千件钢制重≈kg					-	-	-	-	-	-	-	-	-	-	-	-
